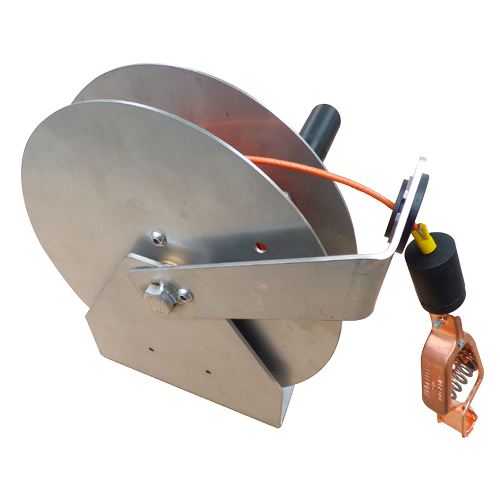

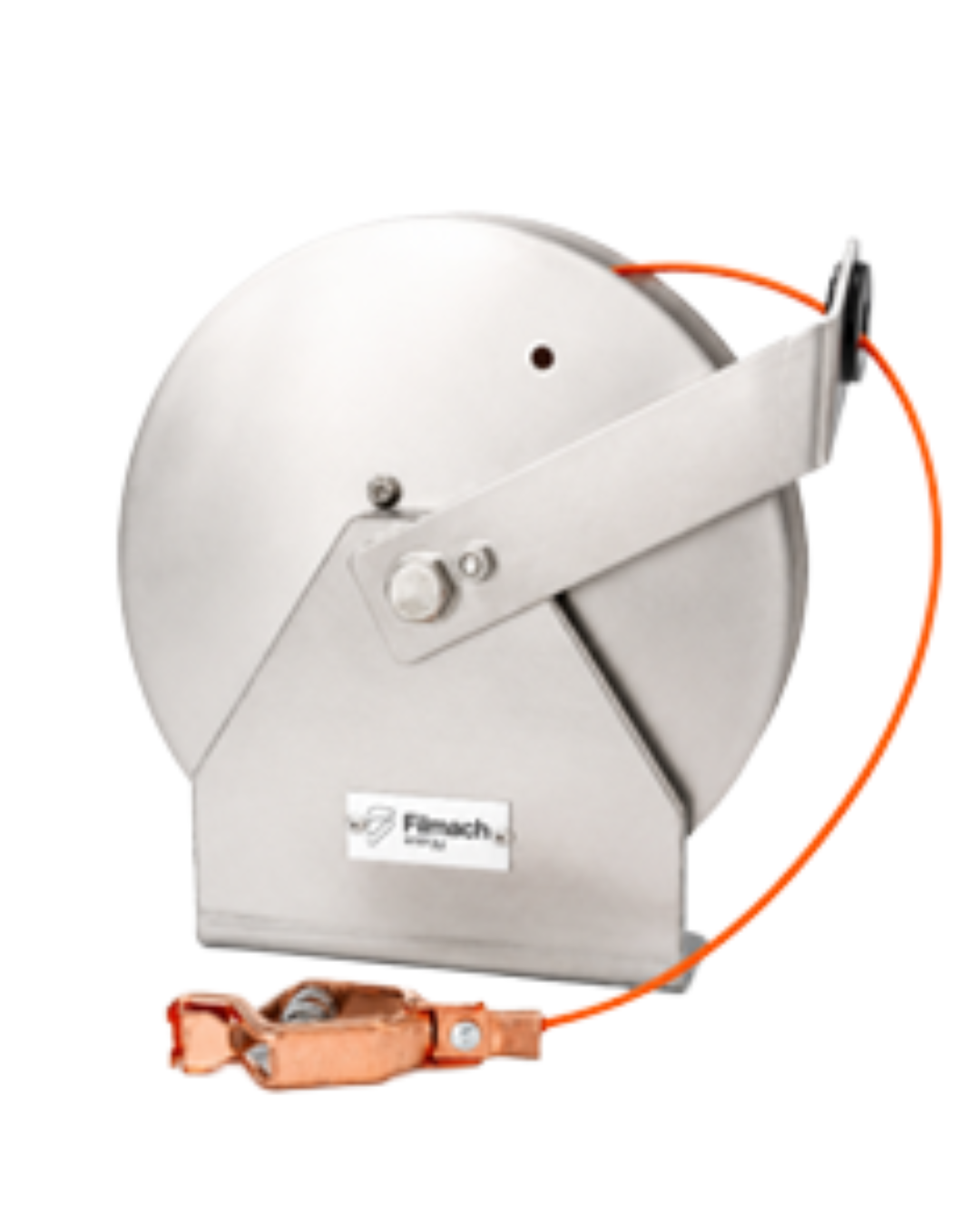

Carretel de Aterramento FILMACH

 O Carretel de Aterramento FILMACH é uma solução desenvolvida para proporcionar a conexão elétrica e a equipotencialização entre equipamentos durante operações de recebimento, transferência, carregamento, descarregamento e abastecimento de combustíveis e outros fluidos inflamáveis.

O equipamento é utilizado para estabelecer um caminho adequado para a dissipação de cargas eletrostáticas, contribuindo para manter os equipamentos envolvidos na operação em um potencial elétrico equivalente e, consequentemente, reduzindo o risco de formação de faíscas decorrentes de diferenças de potencial. Em operações com combustíveis, a movimentação de líquidos através de tubulações, mangueiras, filtros, bombas, válvulas e outros componentes pode favorecer a geração e o acúmulo de eletricidade estática. Quando existe uma diferença de potencial entre equipamentos, uma descarga eletrostática pode ocorrer caso seja estabelecido um caminho de descarga. Em ambientes com presença de vapores inflamáveis, essa descarga pode representar um risco de ignição. Por esse motivo, a utilização de sistemas adequados de aterramento e equipotencialização é uma importante medida de segurança em operações de transferência e abastecimento.

Como funciona

O Carretel de Aterramento FILMACH possui um cabo elétrico acondicionado em um sistema retrátil, permitindo que o operador realize a conexão entre o equipamento em operação e um ponto de aterramento ou equipotencialização previamente definidos. Durante a operação, o cabo é desenrolado conforme a distância necessária e conectado ao ponto correspondente por meio do terminal adequado. Após a utilização, o sistema permite o recolhimento do cabo, mantendo-o organizado e protegido para a próxima operação. A conexão elétrica estabelecida pelo sistema permite a equalização dos potenciais elétricos e a condução segura das cargas eletrostáticas para o sistema de aterramento, conforme as características e condições da instalação.

Aplicações

O Carretel de Aterramento FILMACH pode ser aplicado em diferentes operações que envolvam a movimentação ou transferência de combustíveis e fluidos inflamáveis, incluindo:

• Abastecimento de aeronaves;

• Caminhões-tanque e veículos de transporte de combustíveis;

• Operações de carregamento e descarregamento;

• Recebimento de combustíveis;

• Transferência entre tanques e reservatórios;

• Skids de transferência e abastecimento;

• Skids de descarga;

• Terminais de armazenamento e distribuição;

• Bases de combustíveis;

• Instalações de armazenamento de derivados de petróleo;

• Sistemas de abastecimento de aeroportos e aeródromos;

• Operações industriais com líquidos inflamáveis;

• Indústrias químicas e petroquímicas;

• Equipamentos e processos que necessitem de conexão de aterramento durante a operação.

Principais benefícios

Segurança operacional

Contribui para o controle das cargas eletrostáticas geradas durante operações de transferência e abastecimento, reduzindo o risco associado a descargas elétricas em ambientes com presença de produtos inflamáveis.

Organização da operação

O sistema retrátil mantém o cabo acondicionado no carretel quando não está em utilização, evitando que fique solto sobre a área operacional e contribuindo para uma instalação mais organizada.

Facilidade de utilização

O mecanismo de enrolamento e desenrolamento permite que o comprimento do cabo seja ajustado de acordo com a necessidade da operação, facilitando a conexão e o recolhimento após o término do procedimento.

Maior durabilidade

O armazenamento do cabo no interior do carretel ajuda a reduzir sua exposição desnecessária durante os períodos em que o equipamento não está sendo utilizado, contribuindo para sua conservação.

Aplicação em diferentes processos

Pode ser integrado a diferentes instalações e equipamentos que necessitem de aterramento ou equipotencialização durante operações com combustíveis e fluidos inflamáveis.

Características do sistema

O Carretel de Aterramento FILMACH é composto por um conjunto desenvolvido para utilização em ambientes operacionais, incluindo:

• Carretel para acondicionamento do cabo;

• Sistema de recolhimento do cabo;

• Cabo de aterramento/equipotencialização;

• Terminal de conexão para aterramento;

• Conector ou garra de conexão ao equipamento, conforme configuração;

• Estrutura de suporte para instalação;

• Componentes dimensionados de acordo com a aplicação especificada.

A configuração do equipamento pode variar de acordo com o comprimento do cabo, tipo de terminal, tipo de conexão, sistema de instalação e requisitos específicos da aplicação.

Aterramento e equipotencialização

É importante diferenciar o conceito de aterramento da simples conexão física entre dois equipamentos. Em uma operação de transferência de combustível, diferentes equipamentos podem apresentar potenciais elétricos distintos. A equipotencialização busca reduzir essa diferença de potencial entre os componentes envolvidos, enquanto o sistema de aterramento fornece um caminho adequado para a dissipação das cargas elétricas.

Dessa forma, o sistema de aterramento deve ser considerado como parte integrante do procedimento operacional de segurança da instalação. A utilização do Carretel de Aterramento FILMACH deve ocorrer de acordo com os procedimentos de segurança da instalação, requisitos do processo e especificações técnicas aplicáveis à operação.

Aplicações na aviação

Na indústria de aviação, o controle da eletricidade estática é especialmente importante durante operações de abastecimento de aeronaves. O Carretel de Aterramento FILMACH pode ser utilizado para estabelecer a conexão de aterramento/equipotencialização entre os equipamentos envolvidos no abastecimento, contribuindo para a segurança da operação durante a movimentação de Jet Fuel, Avgas e outros combustíveis utilizados no setor aeronáutico, conforme a aplicação.

É indicado para instalações como:

• Sistemas de abastecimento de aeroportos;

• Bases de combustível de aviação;

• Caminhões de abastecimento;

• Refuelers;

• Hydrant systems;

• Skids de abastecimento;

• Pontos de transferência;

• Equipamentos de apoio em solo.

Aplicações industriais

Além do setor de aviação, o Carretel de Aterramento FILMACH pode ser utilizado em aplicações industriais que envolvam produtos capazes de gerar eletricidade estática durante sua movimentação.

Entre as aplicações estão operações com:

• Combustíveis;

• Derivados de petróleo;

• Solventes;

• Produtos químicos;

• Líquidos inflamáveis;

• Outros fluidos cuja transferência possa gerar cargas eletrostáticas.

Procedimento de utilização

A utilização do sistema deve fazer parte do procedimento operacional da instalação.

De forma geral, a operação envolve:

1. Verificação do sistema: verificar as condições do carretel, cabo, terminais e pontos de conexão antes da operação;

2. Conexão ao ponto de aterramento: realizar a conexão ao ponto de aterramento/equipotencialização definido pela instalação;

3. Conexão ao equipamento: conectar o terminal do cabo ao equipamento que será abastecido, carregado, descarregado ou utilizado na transferência;

4. Realização da operação: executar o processo de transferência ou abastecimento conforme os procedimentos operacionais estabelecidos;

5. Desconexão: após a conclusão da operação, realizar a desconexão de acordo com o procedimento de segurança da instalação;

6. Recolhimento: recolher o cabo para o carretel, mantendo o conjunto organizado e protegido.

A sequência de conexão e desconexão deve sempre seguir o procedimento operacional e de segurança estabelecido para cada instalação e aplicação.

Manutenção e inspeção

Para garantir o desempenho adequado do sistema, recomenda-se realizar inspeções periódicas nos principais componentes do equipamento.

Devem ser observados, entre outros aspectos:

• Estado geral do cabo;

• Presença de cortes, desgastes ou danos na isolação;

• Condição dos terminais e conectores;

• Fixação dos componentes;

• Funcionamento do sistema de recolhimento;

• Integridade estrutural do carretel;

• Condições dos pontos de conexão;

• Continuidade elétrica do conjunto, conforme procedimento de manutenção aplicável.

A frequência das inspeções deve considerar a intensidade de utilização, ambiente operacional, condições de instalação e requisitos de manutenção definidos pelo usuário.

Segurança e confiabilidade

O controle da eletricidade estática é um dos elementos importantes na segurança de operações que envolvem líquidos inflamáveis.

O Carretel de Aterramento FILMACH foi desenvolvido para facilitar a implementação de uma conexão de aterramento/equipotencialização no ponto de operação, oferecendo praticidade, organização e maior controle durante os procedimentos de transferência e abastecimento.

A seleção do modelo adequado deve considerar as características da instalação, o comprimento necessário do cabo, o tipo de conexão, as condições ambientais e os requisitos técnicos e normativos aplicáveis à operação.

Por que utilizar o Carretel de Aterramento FILMACH?

• Solução desenvolvida para operações com combustíveis e fluidos inflamáveis;

• Contribui para o controle de cargas eletrostáticas;

• Facilita a equipotencialização dos equipamentos envolvidos na operação;

• Sistema retrátil para melhor organização do cabo;

• Facilita a operação e o armazenamento do cabo;

• Aplicável em instalações de aviação, combustíveis e segmentos industriais;

• Pode ser configurado de acordo com as necessidades da aplicação;

• Solução adequada para integração aos procedimentos de segurança da instalação.

FILMACH – Segurança e controle na transferência de combustíveis

O Carretel de Aterramento FILMACH oferece uma solução prática para operações que exigem controle de eletricidade estática e conexão de aterramento/equipotencialização, atendendo às necessidades de instalações de abastecimento, transferência e armazenamento de combustíveis e outros fluidos inflamáveis.

Para especificação e seleção do modelo adequado, consulte a equipe técnica/comercial FILMACH e informe as características da aplicação, incluindo tipo de fluido, equipamento, ambiente de instalação, comprimento de cabo necessário e tipo de conexão.
