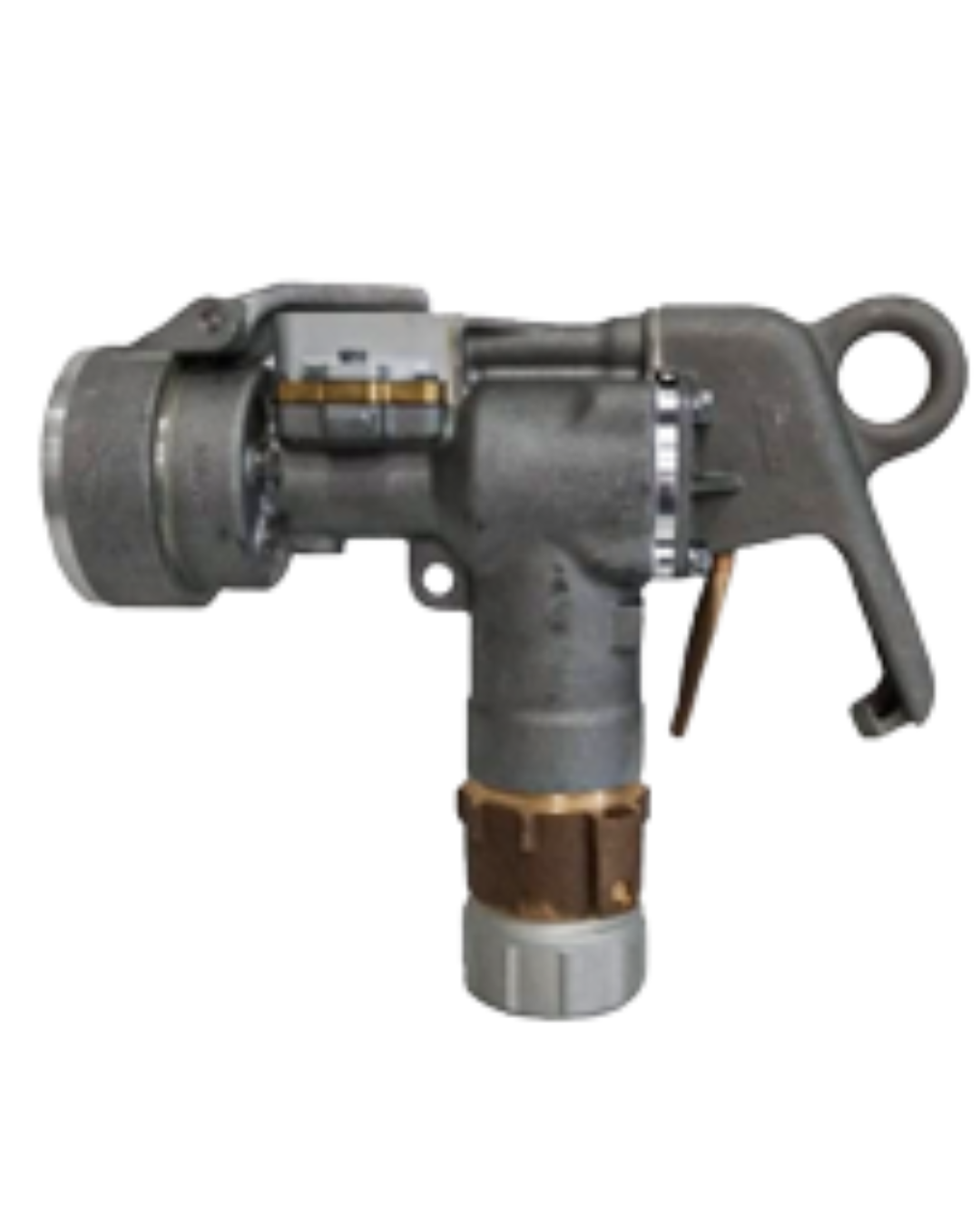

Bico de Abastecimento para Locomotivas G1630 – Emco Wheaton

 O Bico de Abastecimento G1630 da Emco Wheaton faz parte da Série 1600, um sistema automático desenvolvido especificamente para o reabastecimento rápido e seguro de locomotivas e equipamentos ferroviários movidos a diesel. Com ampla utilização no mercado ferroviário internacional, a Série 1600 é composta pelo bico automático G1630 e pelo adaptador G1620, instalado no ponto de abastecimento do tanque da locomotiva. Essa combinação proporciona uma conexão rápida, operação simplificada, controle automático do nível de combustível e redução do risco de derramamentos durante o abastecimento.

O sistema foi desenvolvido pela Emco Wheaton, empresa com histórico no desenvolvimento de soluções para abastecimento ferroviário desde 1958. Atualmente, a Série 1600 é utilizada em operações de abastecimento de locomotivas em diferentes mercados, incluindo o Brasil.

Abastecimento automático de locomotivas

O G1630 foi projetado para permitir o abastecimento automático de tanques de locomotivas, eliminando a necessidade de acompanhamento contínuo do operador durante todo o processo. Quando utilizado em conjunto com o adaptador G1620, o sistema realiza o bloqueio automático do fluxo quando o combustível atinge o nível preestabelecido, contribuindo para evitar situações de sobreabastecimento, subabastecimento e derramamento de combustível.

Esse funcionamento proporciona maior previsibilidade ao processo e permite que o operador dedique atenção a outras atividades enquanto o abastecimento está sendo realizado.

Sistema G1630 + G1620

A Série 1600 utiliza dois componentes principais:

Bico G1630

O G1630 é o bico automático responsável pela conexão ao ponto de abastecimento e pelo controle do fluxo de combustível. Seu corpo é fabricado em alumínio, proporcionando uma solução robusta e adequada para operações de abastecimento ferroviário. O bico possui sistema de fechamento automático e é hidraulicamente balanceado, característica que facilita sua operação e permite uma abertura suave e fechamento sem golpes hidráulicos significativos.

Adaptador G1620

O G1620 é instalado no tanque de combustível da locomotiva e funciona como o ponto de conexão do bico G1630. A conexão entre os dois componentes foi desenvolvida para ser rápida e simples, utilizando um mecanismo de giro e encaixe, permitindo maior agilidade durante as operações de abastecimento. O adaptador também pode ser fornecido com tampa de proteção contra poeira, contribuindo para preservar o ponto de abastecimento quando não estiver em utilização.

Principais características

• Sistema automático de abastecimento para locomotivas;

• Modelo G1630 – Série 1600;

• Fabricante Emco Wheaton;

• Corpo do bico em alumínio;

• Operação em conjunto com adaptador G1620;

• Sistema de fechamento automático;

• Controle automático do nível de combustível;

• Sistema hidraulicamente balanceado;

• Abertura facilitada;

• Fechamento com redução de golpes hidráulicos;

• Mecanismo simples de giro e encaixe;

• Alta capacidade de vazão;

• Solução desenvolvida especificamente para abastecimento ferroviário;

• Sistema projetado para reduzir derramamentos durante a operação;

• Construção sem peças móveis, favorecendo a durabilidade e a manutenção do conjunto.

Alta vazão para redução do tempo de abastecimento

Um dos principais diferenciais do G1630 é sua capacidade de trabalhar com altas vazões, permitindo reduzir o tempo necessário para o abastecimento de locomotivas. De acordo com as especificações da Emco Wheaton, o G1630 apresenta faixa de vazão de 50 a 300 US gal/min, equivalente a aproximadamente 227 a 1.363 L/min, dependendo da configuração e das condições da instalação. A alta capacidade de transferência é especialmente importante em operações ferroviárias de grande escala, nas quais o tempo de parada da locomotiva representa um fator relevante para a produtividade da operação.

Operação sem golpes hidráulicos

O G1630 possui projeto hidraulicamente balanceado, permitindo uma operação mais suave durante a abertura e o fechamento do bico. Essa característica facilita o manuseio pelo operador e reduz os efeitos associados a golpes de pressão durante a operação, contribuindo para uma experiência de abastecimento mais controlada. O projeto também permite iniciar o bombeamento antes da conexão do bico em determinadas configurações do sistema, contribuindo para a redução do tempo total de abastecimento.

Fechamento automático

O sistema de abastecimento da Série 1600 possui desligamento automático quando o tanque da locomotiva atinge sua capacidade, evitando que o combustível continue sendo transferido após o atingimento do nível estabelecido.

Esse recurso contribui diretamente para:

• Redução do risco de transbordamento;

• Menor possibilidade de derramamento de combustível;

• Maior controle do nível de abastecimento;

• Padronização da quantidade abastecida;

• Maior segurança operacional;

• Redução da necessidade de acompanhamento constante do operador.

O mecanismo de desligamento automático está incorporado ao próprio bico G1630, facilitando também eventuais intervenções de manutenção no equipamento.

Facilidade de operação

O sistema foi projetado para proporcionar uma operação simples e rápida. A conexão do G1630 ao G1620 ocorre por meio de um mecanismo de giro e encaixe, permitindo ao operador realizar o acoplamento de maneira prática. Após a conexão, o sistema permanece preparado para a transferência do combustível, proporcionando maior agilidade ao processo de abastecimento das locomotivas.

Aplicações

O Bico de Abastecimento G1630 é indicado principalmente para operações de abastecimento de locomotivas diesel, podendo ser utilizado em diferentes estruturas e instalações ferroviárias.

Principais aplicações:

• Abastecimento de locomotivas;

• Terminais ferroviários;

• Oficinas e pátios de manutenção ferroviária;

• Bases de abastecimento de locomotivas;

• Operações ferroviárias de carga;

• Operações ferroviárias de passageiros;

• Sistemas de abastecimento de diesel;

• Pontos fixos de abastecimento ferroviário;

• Instalações destinadas à manutenção e operação de locomotivas.

A Emco Wheaton destaca a utilização da Série 1600 em diferentes mercados internacionais, incluindo Estados Unidos, Canadá e Brasil.

Benefícios para a operação ferroviária

A alta capacidade de vazão permite realizar o abastecimento em menor tempo, reduzindo o período em que a locomotiva permanece parada. Redução de derramamentos O fechamento automático do sistema quando o tanque atinge o nível determinado contribui para reduzir o risco de transbordamento e derramamento de combustível.

Maior controle operacional

O abastecimento automático proporciona maior consistência no nível de combustível e reduz a necessidade de intervenção constante do operador.

Operação simplificada

O mecanismo de conexão por giro e encaixe facilita o acoplamento e desacoplamento do bico durante as operações.

Durabilidade

A construção do sistema sem peças móveis contribui para sua robustez e para a redução da necessidade de intervenções frequentes. A Emco Wheaton também disponibiliza kits de serviço e peças de reposição para manutenção em campo.

Características técnicas

Característica                        Especificação

 Modelo                                   G1630

 Série                                        1600

 Fabricante                              Emco Wheaton

 Aplicação                                Abastecimento de locomotivas diesel

 Material do corpo                 Alumínio

 Vazão                                       50 a 300 US gal/min

 Vazão aproximada                 227 a 1.363 L/min

 Sistema                                    Automático

 Adaptador compatível          G1620

 Acionamento                          Automático

 Conexão                                  Sistema de giro e encaixe

 Característica hidráulica       Hidraulicamente balanceado

Os dados de vazão e construção acima são baseados nas informações técnicas disponibilizadas pela Emco Wheaton para a Série 1600.

Manutenção e peças de reposição

Apesar de sua construção robusta, os sistemas de abastecimento ferroviário estão sujeitos a condições severas de utilização e, por isso, devem passar por inspeções e manutenções periódicas.  A Emco Wheaton disponibiliza kits de manutenção e peças de reposição OEM para o G1630, permitindo a realização de serviços de manutenção e recuperação do equipamento em campo. A manutenção adequada contribui para preservar o desempenho do sistema, a confiabilidade do fechamento automático e as condições de segurança durante o abastecimento.

Solução para abastecimento ferroviário

O Bico G1630 Emco Wheaton é uma solução desenvolvida especificamente para atender às demandas de abastecimento de locomotivas, combinando alta vazão, fechamento automático, operação simplificada, controle do nível de combustível e redução do risco de derramamentos. Quando utilizado em conjunto com o adaptador G1620, o sistema proporciona uma solução completa para abastecimento automático de locomotivas diesel, contribuindo para aumentar a eficiência das operações ferroviárias e reduzir o tempo de parada dos equipamentos.

FILMACH – Soluções para abastecimento e transferência de combustíveis A FILMACH fornece o Bico de Abastecimento G1630 Emco Wheaton, além de componentes e soluções para sistemas de abastecimento e transferência de combustíveis. Entre em contato com nossa equipe comercial para consultar disponibilidade, configuração, conexões, aplicação e peças de reposição para o sistema G1630/G1620.
